Documentation Linutop TV

Linutop TV est un système d'affichage dynamique disponible sur Internet (Cloud) ou via un serveur privé local.

Plus d'informations sur linutop.tv.

Documentation Linutop


Table des matières
1. Présentation de Linutop TV
2. Présentation de l'interface Linutop TV
Bibliothèque
Ajouter des médias à la bibliothèque
Editer un modèle de document
Mode Visuel
Mode HTML (utilisateurs avancés)
Création de modèles (templates)
Utilisation des templates
Visualiser et enregistrer votre modèle
3. Playlist (liste de diffusion)
Configurer une playlist
Ajouter et organiser les médias de votre playlist
Boucles
Visualiser la playlist ou un élément dans un navigateur
Modifier votre playlist
Ordre d'éxécution des boucles
4. Diffuser votre playlist
Configurer votre diffusion
Surveiller la diffusion via l'etat du player
Diffusion via le player en ligne
5. Connecter votre player à votre compte Linutop TV
Linutop TV en ligne
Configuration du player sur le serveur privé Linutop TV
Autre méthode
Linutop TV - Serveur privé
6. Installer localement votre serveur privé Linutop TV
Fonctionnement du serveur Linutoptv privé
Choisir l'emplacement du serveur
Configuration du réseau
Installation du serveur privé Linutop.tv dans linutop OS
Installation d'un serveur linutop.tv privée dans une VM (Machine Virtuelle )
Installation hors ligne Internet (sécurité maximale)

Chapitre 1. Présentation de Linutop TV

Linutop tv est une solution de diffusion de médias (images, pdf, vidéos, audios, page web) composé de 2 éléments :

Le serveur Linutop tv permet d'organiser des playlists et de programmer la diffusion des médias via un navigateur Web. Les players se synchronisent sur les serveurs et recopient localement les médias minimisant l'usage du réseau. Ils permettent aussi d'éteindre l'écran.

Matériel nécessaire :

Le serveur privé Linutop tv peut être installé dans une VM (Virtual Machine), un PC, un RaspberryPi. Il peut même être installé dans un player.

Configuration Réseau:

Le serveur Linutop.TV et son player Linutop Kiosk uilisent le protocole HTTP et ne nécessitent aucune configuration particulière.

Configuration réseau de la solution d'affichage dynamique Linutop tv (pour 3écrans).


Chapitre 2. Présentation de l'interface Linutop TV

L'interface linutop.tv vous permet d'afficher vos médias sur vos écrans, en seulement 3 étapes :

Ce tutoriel vous aidera à configurer votre système d'affichage.


Bibliothèque

La bibliothèque est un espace en ligne sur lequel vous pouvez stocker vos fichiers (images, vidéos, musiques, URLs et modèles de documents). Cliquez sur le bouton "Ajouter" (en haut de la bibliothèque) pour uploader vos fichiers. Vous pouvez aussi trier vos fichiers par type et ajouter directement tout les fichiers d'un même type dans une boucle (de la playlist actuelle).


Ajouter des médias à la bibliothèque

Ajouter une image ou une vidéo : uploadez le fichier depuis votre ordinateur.

Ajouter un site web ou un flux vidéo : saisissez l'adresse (URL) à utiliser.

Ajouter une page HTML : sélectionnez un modèle, éditez et nommez le.

Une fois les éléments édités, cliquez sur "Valider" pour intégrer le média dans votre bibliothèque.

Note : L'upload peut prendre plusieurs minutes, selon la taille de vos fichiers.

La taille totale de la bibliothèque est limitée à 1Go.

Pour modifier un modèle de document, cliquez sur l'icone d'édition. Pour supprimer un élément, cliquez sur la croix rouge.

Formats supportés par Linutop TV :

  • Vidéos (.avi, .mov, .mpg, .wma, .mp4, .flv)
  • PDF (page par page)
  • Images (.png, .jpeg, .gif)
  • Audio (.mp3, .wav, .ogg, .flac)
  • URLs (http://, https://, ftp://, rtsp://)
  • Modèles de documents HTML

Note : Le format .zip vous permet d'uploader plusieurs fichiers en un seul upload.


Editer un modèle de document

Un modèle de document (template) est une page HTML éditable. Vous pouvez y insérer images et textes. Linutop TV vous propose des modèles pré-édités.

Pour créer un document d'après un modèle, cliquez sur l'une des vignettes.

Vous pouvez maintenant configurer votre document selon deux méthodes.

Note : Le modèle vous permet de garder une page HTML à l'écran même en cas de coupure réseau. Contrairement à une url, qui est rechargée a chaque fois.

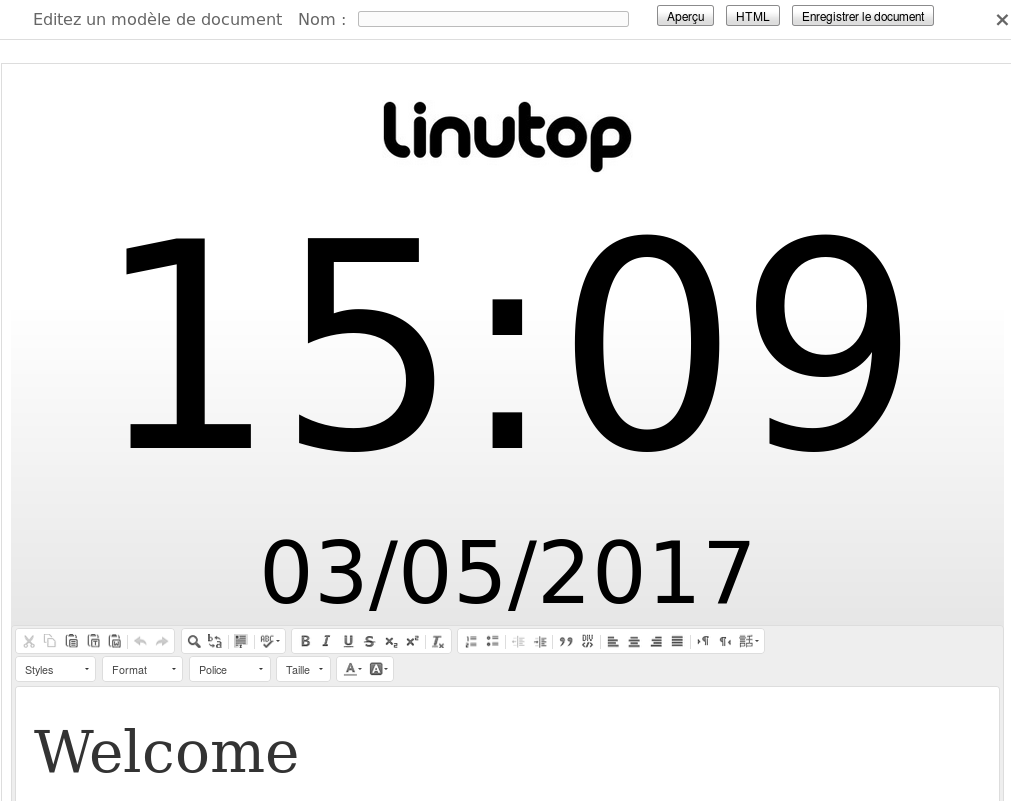

Mode Visuel

Le mode visuel vous permet d'afficher un modèle que vous pouvez ensuite modifier.

La zone du bas vous permet de modifier le texte à afficher avec tous les outils habituels d'édition de texte.


Mode HTML (utilisateurs avancés)

Cliquez sur le bouton . Le code HTML de la page devient accessible. L'édition du code met automatiquement à jour la prévisualisation.


Création de modèles (templates)

Il existe plusieurs manières de créer une template. Soit en partant d'un modèle de template proposé, soit en créant vous même votre modèle (page HTML) puis en le mettant en ligne comme document .html (grace au bouton "ajouter" dans le menu bibliothéque)

exemple de structure d'une template :


<html>
  <head>
    <style>
      .text { text-align: center; font-size: 6em; }
      img   { max-width: 50%; max-height: 500px; }
    </style>
  </head>
  <body>
    <div class='text'> <img src="http://linutop.com/images/linutopxs_right_side_ll.jpg"
alt="image"> <br/> Bonjour ! </div>
  </body>
</html>

Ce mode permet de créer une page HTML locale avec, éventuellement des animations en javascript

Pour pouvoir éditer la template sans passer par le code HTML, il suffit d'y ajouter ces balises :

pour les zones de texte (a placer dans la <div class='text'> pour ne pas altérer le mode édition HTML)


<div class="editable-block">
  <div class="content"> </div>
  <div class="editor">
    <textarea name="editable" id="" cols="30" rows="10" class="editable" style="display:
none;"> </textarea>
  </div>
</div>

pour les images provenant du web :


<img src="http://linutop.com/images/linutopxs_right_side_ll.jpg" alt="image"
class="editable-image">

pour les images de façon locale :


<limage>/library/AIR-TRAVEL_template.jpg/limage>">

Cette configuration nécessite d'avoir l'image en locale dans la bibliothèque et elle sera transmise au player localement avec la template.

Note : Ces deux parties de code vous permettent d'editer la template via le mode visuel.


Utilisation des templates

Dans la librairie du Linutop tv, vous pouvez ajouter vos templates de 2 façons différentes :

  • Template disponible sur le serveur
  • Template personnelle

Si vous avez inclus des images dans vos templates. Il faut également les ajouter dans la librarie pour qu'elles soient bien prises en compte.

Enfin, il vous suffit de diffuser vos templates en appuyant sur la flèche vers la droite.

Voici, quelques exemples des templates disponible sur le serveur :

Cette template vous permet d'afficher un logo graphique, l'heure, la date du jour et votre message pour un hall d'acceuil.

Veuillez télécharger la template en cliquant sur le lien, puis en faisant un "clique droit" pour télécharger l'élément : template_horloge.html

Modèle (template) : pour une gare de bus, un embarcadaire et un petit aérodrome. Il permet d'afficher un message via un navigateur web à partir d'un téléphone ou d'un tablette connecté au réseau local.

Note : L'image de fond de ces templates est disponible en cliquant sur les icônes. Elle est composée d'une image de 1920x1080 permettant d'accomoder toutes les images en y incluant le texte modifiable.

Vous pouvez aussi créer votre propre template adaptée à vos préférences. Il s'agit d'un simple fichier html, il est très facile à éditer.


Visualiser et enregistrer votre modèle

Vous pouvez prévisualiser votre modèle en cliquant sur le bouton puis sur le bouton pour revenir à l'édition de votre modèle.

Une fois vos modifications faites, vous pouvez les enregistrer en cliquant sur le bouton (n'oubliez pas de donner un nom à votre modèle, sinon il ne sera pas possible de l'enregistrer).


Chapitre 3. Playlist (liste de diffusion)

Une playlist est une liste organisée de médias présents dans votre bibliothèque.


Configurer une playlist

  • Cliquez sur le menu déroulant "Playlist" - "Créer une playlist".
  • Nommez la (caractères alphanumériques uniquement).
  • Votre playlist apparaîtra dans la liste déroulante.


Ajouter et organiser les médias de votre playlist

Glissez un média depuis la bibliothèque et déposez le sur la boucle de la playlist ou un élément de la boucle pour l'y ajouter, ou utilisez les flèches vertes pour déplacer les éléments (interfaces tactiles).

Sélectionnez :

  • Le temps d'affichage (format hh / mm / ss)
  • L'ordre d'affichage, par glisser/déposer

Cliquez sur la croix rouge associée à un média pour le supprimer de la playlist. Faites de même pour les boucles et les playlists.


Boucles

Les boucles vous permettent d'organiser les playlists pour :

  • Démarrer un affichage de playlist à une heure définie
  • Afficher une partie de la playlist uniquement lundi
  • Eteindre l'écran la nuit ou le week end
  • ...

L'ajout d'une nouvelle boucle se fait en cliquant sur le bouton "Ajouter une boucle".

Note : La boucle 0 ne peux pas être supprimée. Elle est executée si aucune condition de temps n'est trouvée.

  • Du/Au : Saisissez les dates de début et fin de validité pour cette boucle.
  • Heure/Durée : Choisissez la durée de la boucle, et l'heure de départ de son affichage (format HH:MM).
  • Répétition : Choisissez les jours d'affichage de cette boucle (tous les jours, si aucun jour n'est sélectionné).
  • Aléatoire : Cliquez sur ce bouton pour rendre la lecture de la boucle aléatoire. Par défaut la lecture se fait dans l'ordre et lorsque vous cliquez sur le bouton la lecture se fait dans un ordre aléatoire.
  • Extinction : Cliquez sur le bouton pour éteindre l'écran du player au lieu d'afficher des médias. Lorsque l'extinction est activée la boucle apparaît grisée.

Visualiser la playlist ou un élément dans un navigateur

Pour visualiser une playlist dans Linutop.tv, il faut au préalable l'associer a une chaîne (dans "option - etat du player") puis, cliquer sur le lien qui apparait à coté du nom de la playlist

Note : Vous ne pourrez voir que le contenu de la boucle 0 sur le navigateur.

Il vous est aussi possible de visualiser chaque élément individuellement en cliquant sur son l'icône, depuis la bibliothèque ou la playlist en cours d'édition


Modifier votre playlist

Les playlists sont enregistrées automatiquement après chaque modification. L'affichage sera différé sur vos écrans.

Par défaut, la playlist est mise à jour toutes les 30 minutes. Ce paramètre peut être modifié dans le Linutop Kiosk Settings.

Note : Entre chaque élément, le player vérifie si une autre boucle doit être diffusée.

Pour afficher les modifications plus rapidement :

  • Validez vos modifications sur Linutop TV
  • Redémarrez Linutop Kiosk sur le player

Pour supprimer une playlist, sélectionnez là, puis cliquez sur la croix rouge à droite du bouton "Ajouter une boucle".


Ordre d'éxécution des boucles

Le player éxécute la boucle 0 par défaut si aucune autre condition de temps dans les autres boucles n'est valide.

De plus, il est possible d'insérer un élément appartenant à une boucle différente en paramétrant son heure de diffusion. Mais pour cela, il faut que la boucle a insérer soit prioritaire. Les boucles de plus petit numéro sont les boucles ayant le plus de priorité

Note : Le test de sélection de l'élément suivant est effectué entre chaque element.


Chapitre 4. Diffuser votre playlist

Configurer votre diffusion

Une fois la playlist éditée, cliquez sur "Options". Un menu vous permettra d'associer un player (écran) à une playlist créée en ligne.

  • L'onglet "Mot de passe" vous permet de modifier le mot de passe de votre compte Linutop TV.

  • Chaînes : Numéro Linutop player (système Linutop lié à l'écran via la configuration Linutop TV).
  • Etiquette : Description de l'écran ("Salle d'attente", "Bureau Paris", ...).
  • Playlist : Choix de la playlist à afficher sur cet écran. La playlist "Server_OFF" éteindra l'écran du player.
  • Dernière mise à jour : Heure de la dernière mise à jour de la playlist. Lorsque vous survolez cette case, la date et l'heure s'affichent entièrement.
  • Publique : En cochant cette case, la playlist selectionnée devient publique et est visible par tous.
  • Aperçu : En cliquant sur le bouton lecture bleu, vous pouvez visualiser le rendu de votre playlist grâce à un lecteur en ligne.
  • Etat du player : Cette case renseigne l'état du lecteur :

Surveiller la diffusion via l'etat du player

Dans le menu "option - état du player" (point 3 de Chapitre 1), il vous est possible de consulter l'etat des players. Plusieurs états peuvent apparaitre. Ils sont listés ci-dessous avec leurs significations.

  • Si l'information est "Ok" : Votre lecteur a bien été actualisé dans les 30 dernières minutes.
  • Si l'information est "Mise à jour" : Votre playlist a été modifiée mais le lecteur n'a pas encore intégré cette modification.
  • Si l'information est "Retardé" : Votre lecteur n'est pas à jour depuis au moins 30 minutes (ou deconnecté du réseau).

Note : Si le player est "retardé", il se peut qu'il soit juste déconnecté du réseau. Il continuera a afficher le playlist qu'il a chargé en local.


Diffusion via le player en ligne

Pour rendre une chaîne publique, il suffit de cocher la case en face de son nom (dans la colonne publique). Il faut aussi que son nom soit unique, qu'il n'y ai pas d'autres chaines publiques du même nom.

Vous pouvez aussi consulter toutes les chaines depuis cette interface.

Une fois la chaîne rendu publique, vous pouvez y avoir accès depuis l'url "linutop.tv/webapp/channels" (page ci-contre). Cette page liste toutes vos chaînes publiques.

Cette fonctionalité est aussi disponible pour les serveurs linutop.tv privés, pour un usage sur le réseau local

Note : Restriction du player en ligne : Le player en ligne ne diffuse que la boucle 0, et les médias compatibles sont les images, les URLs, les templates, les vidéos MP4. Le reste dépend du navigateur utilisé.


Chapitre 5. Connecter votre player à votre compte Linutop TV

Linutop TV en ligne

Pour accéder à vos playlists, vous devez maintenant configurer le Kiosk. Il faut donc se rendre dans le menu de configuration du Kiosk : "Linutop" - "Linutop Kiosk - Setup".

La fenêtre de configuration du Kiosk s'ouvre. Vous devez maintenant cliquer sur "Serveur Linutop TV" et entrer vos identifiants (numéro de facture et adresse mail) puis vous connecter grâce au bouton "Se connecter".


Configuration du player sur le serveur privé Linutop TV

Si vous utilisez un serveur privé, vous devez sélectionner Linutop serveur TV et sélectionner Privé puis entrez l'adresse URL ou l'adresse IP de votre serveur. Une fois cela fait, vous devez utiliser votre login et mot de passe pour accéder à la liste de lecture (par défaut admin / linutop). Ensuite, choisissez la playlist que vous voulez afficher et cliquez sur le bouton OK .

Pour quitter l'application de kiosque tapez Esc. Si un mot de passe est réglé, utilisez Ctrl + q et entrez votre mot de passe.


Autre méthode

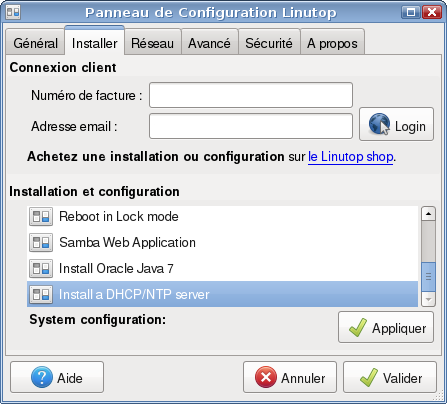

Sur votre player, démarrez "Linutop" - "Panneau de configuration".

Dans l'onglet "Installer", saisissez votre numéro de facture et adresse email, puis validez en cliquant sur le bouton "Login".

Une liste de configurations disponibles apparaîtra dans le cadre inférieur. Sélectionnez "Linutop TV configuration" dans cette liste. Cliquez sur "Appliquer".

Un message confirmera l'application de la configuration. Quittez le panneau de configuration en cliquant sur le bouton "Valider".

Cliquez enfin sur le bouton "Valider" pour confirmer la configuration de votre playlist. Pour la voir, démarrez le Kiosk Linutop : "Linutop" - "Linutop Kiosk - Launcher".


Linutop TV - Serveur privé

Sur le navigateur web de votre système Linutop, connectez-vous sur votre installation locale de Linutop TV, ouvrez le menu "Options" et cliquez sur le numéro d'écran.

Vous arrivez ensuite sur la page ci-dessous. Copiez l'adresse de celle-ci.

Démarrez "Linutop" - "Linutop Kiosk - Setup"

Collez l'adresse dans le champ "Serveur de playlist privé".

Validez en cliquant sur le bouton "Valider".

Démarrez "Linutop" - "Linutop Kiosk - Launcher". Votre playlist va s'afficher.


Chapitre 6. Installer localement votre serveur privé Linutop TV

Pour une confidentialité maximale, un serveur Linutop TV peut être installé sur votre réseau local.


Fonctionnement du serveur Linutoptv privé

Le serveur fonctionne comme un serveur web, les players (linutop-kiosk) viennent toutes les 30minutes par défaut checker les playlists si celles-ci sont nouvelles. Il les chargent et upload les nouveaux éléments minimisant les accès réseaux vers le serveur. Les players stockent les médias et continueront de tourner même en cas de déconnexion réseau.

Emplacement du serveur et stockage des données :

  • Serveur : /var/www/webapp
  • Données du serveur : /var/www/webapp/users/admin/
  • Bibliothèque : /var/www/webapp/users/admin/uploads
  • Templates par défaut : /var/www/webapp/common/templates


Choisir l'emplacement du serveur

Le serveur Linutop.tv doit être installé dans Linutop OS, celui-ci pouvant fonctionner a différents emplacements :

  • Dans une machine virtuelle (VM) detail ci-dessous
  • Sur un PC
  • Sur un Raspberry Pi
  • Dans un player Linutop. Dans ce cas, le linutop kiosk fonctionne en parallèle du serveur, sur une même machine.

Configuration du réseau

Le serveur doit être configuré en IP fixe, afin que les players puissent se connecter sur la même adresse IP

Linutop OS peut être configuré en IP fixe grâce au fichier /etc/network/interfaces.


auto lo
iface eth0 inet static

address 192.168.1.81
netmask 255.255.255.0
gateway 192.168.1.254

Exemple de configuration du fichier : /etc/network/interfaces

La communication entre le serveur Linutop.tv et le player se fait via le protocole http standard

Note : Il est recomandé d'utiliser une connexion filaire pour sa stabilité


Installation du serveur privé Linutop.tv dans linutop OS

Rendez vous sur le panneau de configuration : "Linutop" - "Panneau de configuration".

Dans l'onglet "Installer", saisissez votre numéro de facture et adresse email, puis validez en cliquant sur le bouton "Login".

Une liste de configurations disponibles apparaîtra dans le cadre inférieur. Sélectionnez "Linutop TV private server installation" dans cette liste. Cliquez sur "Appliquer".

Un message confirmera l'installation. Quittez le panneau de configuration en cliquant sur le bouton "Valider".

Votre serveur Linutop TV est maintenant prêt à l'emploi.

Il est accessible par un navigateur sur votre réseau local en saisissant l'adresse IP de votre machine, disponible dans l'onglet "A propos" du panneau de configuration

Vous pouvez maintenant créer vos playlists


Installation d'un serveur linutop.tv privée dans une VM (Machine Virtuelle )

Procedure :

Ajouter 2 stockages dans votre VM, installer l'image ISO linutop OS, booter et installer la version complète dans le second stockage. Puis, supprimer le premier stockage et rebooter sur le système complet pour y installer le serveur linutop.tv

Ouvrir VM VirtualBox Manager

Selectinner le boutton New

Menus:

  • Name and operating system Name : 'Linutop' - Selectionner Linux et Selectionner Ubuntu (32-bits) et "Next".
  • Hard disk: Selectionner Create a virtual hardisk now and et "Next"
  • Hard disk file type : Selectionner VDI and press "Next"
  • Storage on physical hard disk : Selectionner dynamically allocated et "Next"
  • File location ans size : Selectionner 1GB or more et "Create"

Maintenant la Machine Virtuelle machine est prète à recevoir l'image iso de Linutop OS

  • Selectionner le boutton "Settings"

  • Selectionner le boutton "Storage"

  • Selectionner le boutton small disk à côté de Controller IDE

  • Selectionner disk et Selectionner le iso image

Votre VM est prète à booter l'image ISO Juste presser start. Vous pouvez maintenant tester linutop OS demo dans votre VM

Pour installer la version complète juste utilisez le menu install du panneau de contrôle linutop et l'installer sur le second device (disque):

Une fois installé, vous pouvez retirer le disque de démo iso, redémarrer sur la version complète , puis procéder à une installation Linutop TV privée locale (Chapitre 6).


Installation hors ligne Internet (sécurité maximale)

Cette option est disponible en installant un serveur DHCP et un serveur NTP permettant de prendre en charge un réseau hors ligne de players, tout en managent la connection IP et la synchronisation horaire (ntp) des players.

Cette configuration offre une sécurité maximale.
